Pahlen WYMIENNIK CIEPŁA 75 kW tytanowy

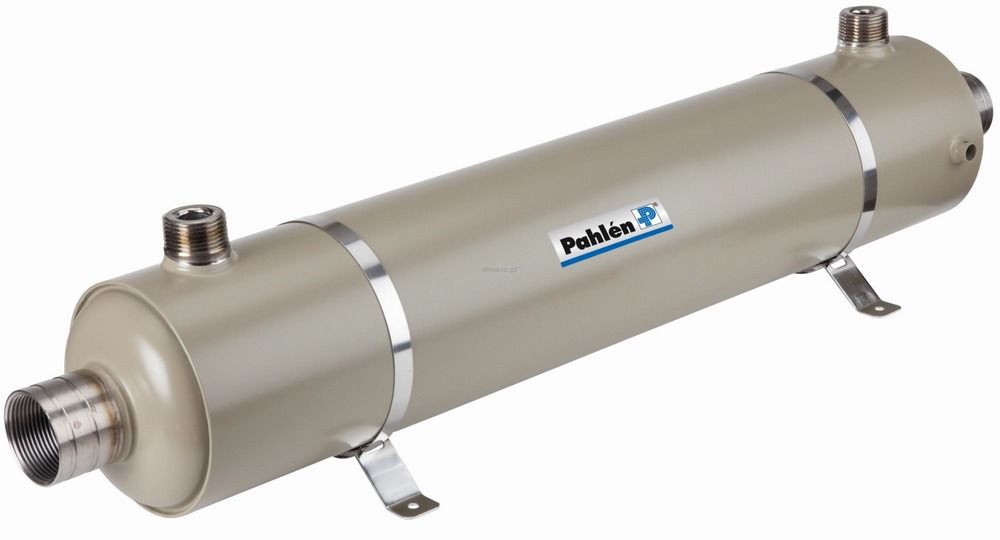

Pahlen - wymiennik ciepła ze stali tytanowej o mocy 75 kW

- wysokiej jakości, bardzo wytrzymały wymiennik ciepła ze stali tytanowej, przeznaczony do basenów z wodą morską lub wyposażonych w generatory chloru. Możliwość połączenia z pompą ciepła, piecem, kolektorem słonecznym czy innym źródłem ciepła.

  • 6 006,59 zł
  • szt.
  • Pobranie kurierskie, Przelewy24, Płatność przelewem

Pahlen - wymiennik ciepła ze stali tytanowej o mocy 75 kW

- wysokiej jakości, bardzo wytrzymały wymiennik ciepła ze stali tytanowej, przeznaczony do basenów z wodą morską lub wyposażonych w generatory chloru. Możliwość połączenia z pompą ciepła, piecem, kolektorem słonecznym czy innym źródłem ciepła.

  • Tytanowy - najlepsza możliwa jakość i trwałość, do basenów z wodą morską lub gdy jest zastosowany elektrolizer soli.
  • Cewka dla nośnika ciepła - dla instalacji działających pod wysokim ciśnieniem
  • Możliwość połączenia z gwintem zewnętrznym - kilka możliwości połączeń
  • Kieszeń na czujnik - prosta instalacja czujnika temperatury zewnętrznej
  • Regulowane wsporniki ze stali kwasoodpornej - dla prostej instalacji
  • Dostępne wymienniki o mocy: 28, 70, 75 kW - do basenów do 300 m3
  • Łączy się z piecem, pompą ciepła, kolektorem czy innym źródłem ciepła - pasuje do wszystkich instalacji

DANE TECHNICZNE

Kod   Strona grzewcza Strona basenu
kW l/m opór H (m) l/m opór H (m)
12070 28 20 1,3 300 1,6
12071 40 40 2,8 350 1,6
12072 75 45 7,2 350 1,9


PARAMETRY PRACY

  • Chlor: max 3 mg/l (ppm)
  • pH: 7,2 - 7,8
  • Alkaliczność: 60 - 120 mg/l (ppm)
  • Twardość wapniowa: 200 - 1000 mg/l (ppm)
  • Maksymalne ciśnienie w obiegu wtórnym (woda basenowa) wynosi 5 bar, a w obiegu pierwotnym(ciepła woda) 30 bar.

WYMIARY
Wymiary wymiennika ciepła

Nr artykułu kW A B C D E F G
12070 28 139 113 1½” 470 95 1" 51
12071 40 139 127 1½” 510 108 1" 51
12072 75 139 127 1½” 754 108 1" 51


SCHEMAT INSTALACJI

Schemat podłączenia wymiennika ciepła
1. Wymiennik
2. Piec C.O.
3. Woda grzewcza
4. Termostat
5. Zawór
6. Zawór
7. Pompa C.O.
8. Woda z filtra
9. Filtr
10. Pompa filtra
11. Woda z basenu
12. Powrót do basenu
13. Kanał
